M型立式蝸輪蝸桿減速機


M型立式減速機及支架適用于無大震動情況下的立式化工容器。如制藥、油漆、牙膏、造酒、造紙、食品加工釜等反應的攪拌軸方向以順時針為適宜;但也可作為永久性逆轉。工作環境溫度應在-5℃+20℃內為宜。

一、概述

1.M型減速機及支架適用于無大震動情況下的立式化工容器。如制藥、油漆、牙膏、造酒、造紙、食品加工等反應器。(主要是反應器)的攪拌軸傳動裝置。

2. 攪拌軸方向不可時逆時順,由上往下看攪拌軸方向應以順時針為適宜;但也可作為永久性逆轉。

3. 本機處在室溫- 5 ℃ -+ 20 ℃ 范圍內工作為宜。

4. 本機出三時不包括電動機、三角皮帶、防護罩及底座螺釘,皆由用戶自制。

5. 本機配套電機功率和轉速的選擇、維修、潤滑均應按本說明書進行。

二、結構

M型立式蝸輪蝸桿減速機有 A 型與 B 型兩種,我廠產品均為 A 型結構,即蝸桿兩端一單列向心球軸承了一推動軸承,分別承擔徑向和軸向載荷。蝸輪以平鍵緊裝于蝸輪軸上,蝸輪軸向由上下兩個圓錐滾子軸承支撐。

裝在電機座上的電機以三角帶帶動蝸桿軸端三角帶輪,從而使蝸輪副開始工作,蝸輪軸下端裝有剛性聯軸器,其一聯于反應器的攪拌軸,此軸即開始工作。

箱體下端出以油封蓋壓入耐油骨架油封和皮墊,用以密封和阻油。蝸輪由輪芯和輪緣以輪緣以輪鑲式結構組成,并有臺肩和六足(騎縫)螺釘固定,箱體側面開有觀察孔,可觀察蝸輪副的嚙合情況油位高低。

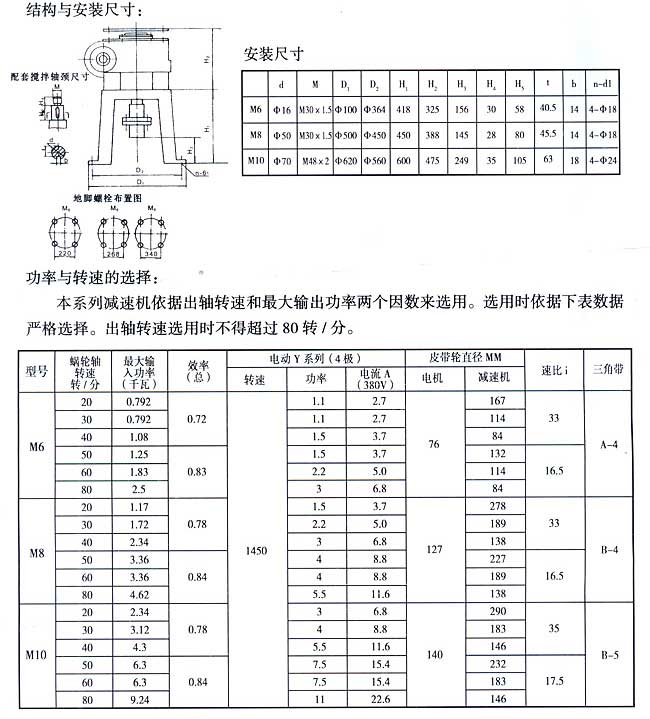

結構與安裝尺寸:
