SCWU軸裝式圓弧圓柱蝸輪蝸桿減速機

一、概述

    軸裝式圓弧圓柱蝸輪蝸桿減速機（JB/T6387 — 1992）直接套裝在工作機主軸上，包括 SCWU ，SCWS，SCWO 三個系列。主要應用于冶金、礦山、起重、運輸、化工、建筑等機械設備的減速傳動。

工作條件：蝸輪減速機的蝸桿軸可正、反兩個方向運轉，輸入轉速不超過1500r/min，工作環境溫度為－40-40°C。當工作環境溫度低于0°C時，起動前潤滑油必須加熱到0°C以上；當工作環境溫度高于40°C時，必須采取冷卻措施。

二、型號與標記

1.本機結構為單級，包括以下四種型號

（1）SCWU 型—蝸桿在蝸輪之下型；

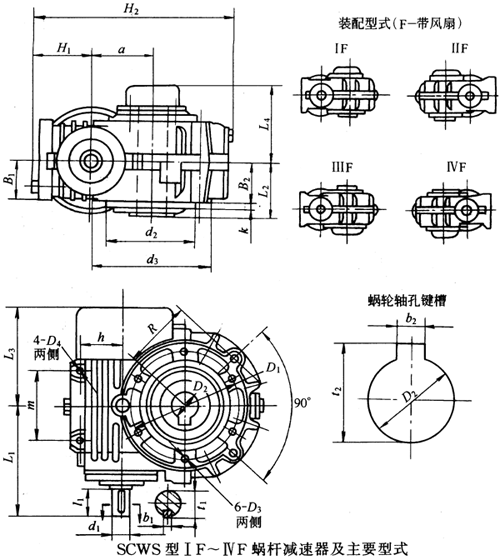

（2）SCWS 型—蝸桿在蝸輪之側型；

（3）SCWO 型—蝸桿在蝸輪之上型。

（4）SCWV1型—蝸桿軸線在垂直方向型

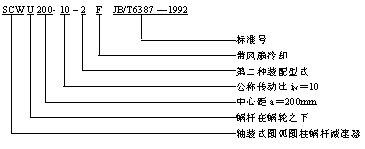

標記示例：
