WHT圓弧齒蝸輪蝸桿減速機

WHT圓弧齒蝸輪蝸桿減速機產品特點：

本系列WH圓弧齒蝸輪蝸桿減速機符合部頒標準JB2318—79，圓弧圓柱蝸桿傳動，也稱為曲紋面圓柱蝸桿傳動，齒形為凸凹面共軛的型式，其中蝸桿為凹面，蝸輪為凸面，蝸桿齒廓為圓弧形，代號為ZC蝸桿。

本產品具有承載能力大，傳動效率高，輸出扭矩大，工作平穩，壽命長，體積小等特點，廣泛應用于冶金、礦山、起重、化工、建筑等行業，其工作環境為—40℃～+40℃。輸入軸轉數不大于1500轉/分，高速軸可正反運轉。

種類

1、本機結構為單級，包括以下四種：

（1） WHT 通用型

（2） WHX 蝸桿在下型

（3） WHS 蝸桿在上型

（4） WHC 蝸桿在側型

 2、中心矩A mm

本系列規定為42、65、80、100、120、125、150、160、180、200、210、250、280、300、320、360、400、420、450、500共十三種。

 3、公稱傳動比

本系列為8、10、12.5、16、20、25、31.5、40、50共九種。

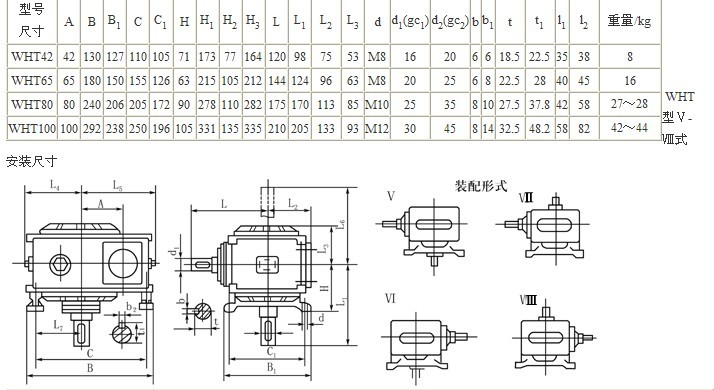

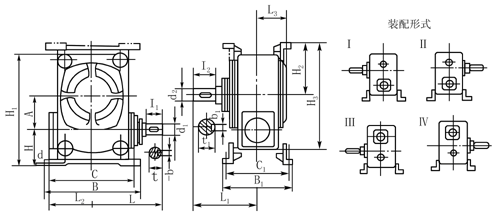

 4、裝配形式

用羅馬數字Ⅰ、Ⅱ、Ⅲ……表示，帶風扇的在后面加“F”

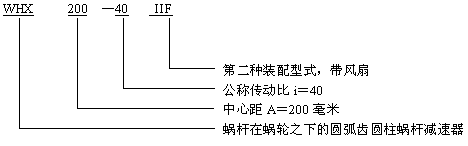

圓弧齒蝸輪減速機標記示例：
